ГОСТ Р МЭК 60811-4-2-2006 - Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-2. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность при растяжении и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Испытание навиванием после кондиционирования при повышенной температуре. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди
Каталог стандартов
История создания каталога
Программа ЮНЕСКО «Информация для всех» в России
Информационный Портал «ЭЛЕКТРОННАЯ РОССИЯ»

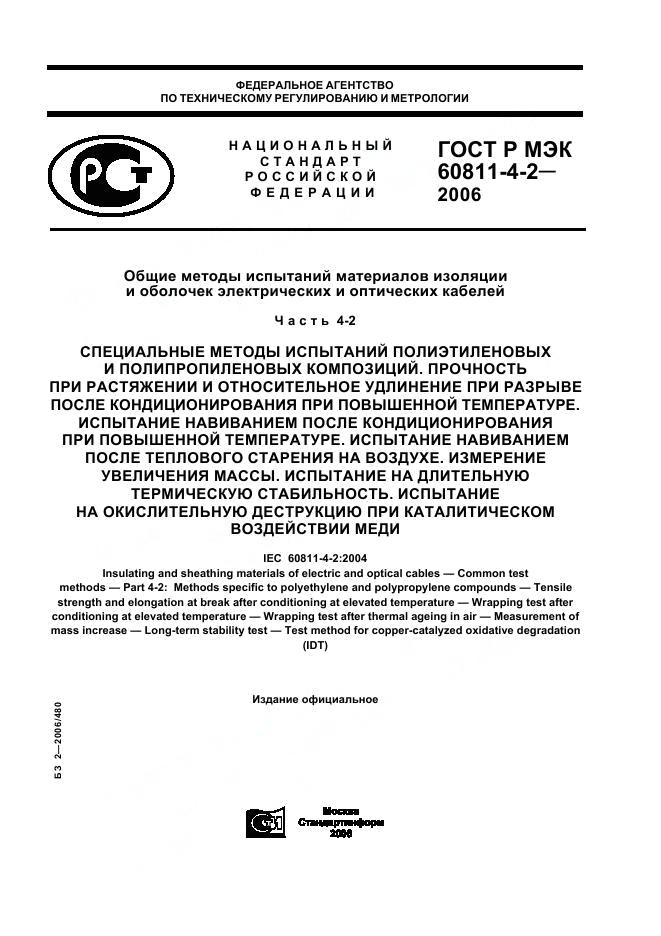

ГОСТ Р МЭК 60811-4-2-2006

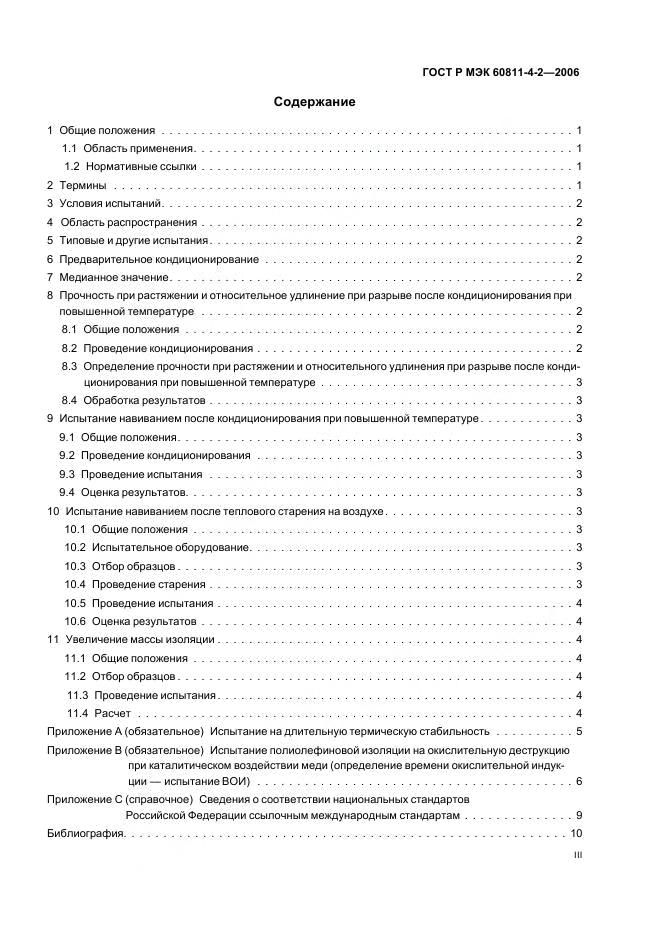

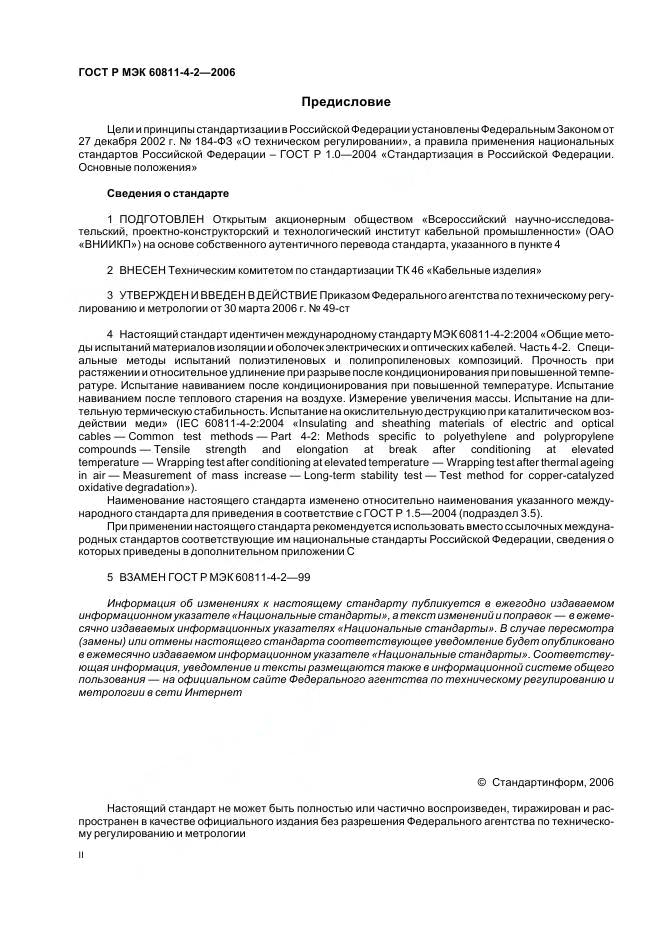

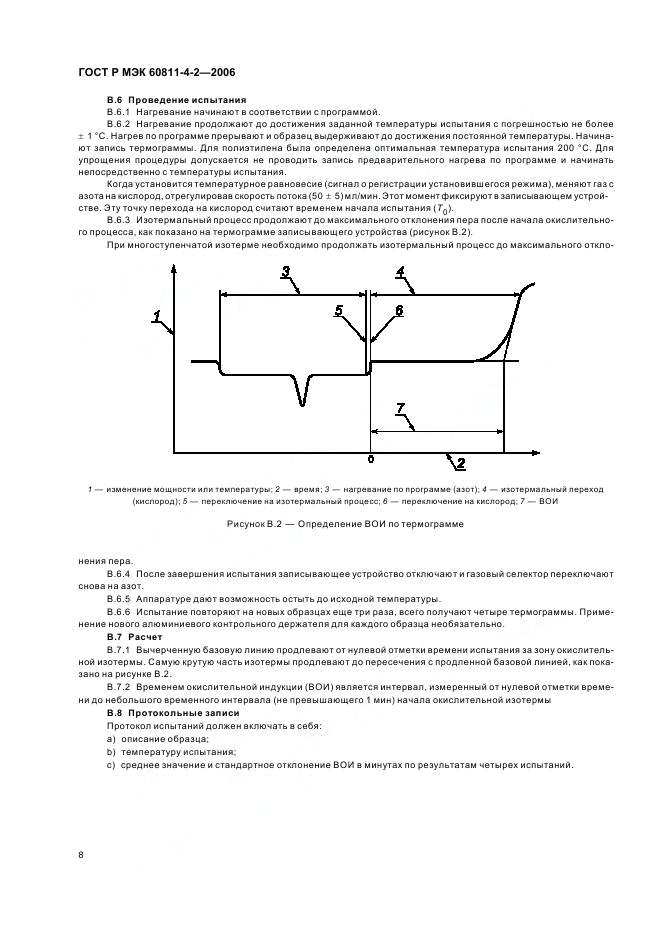

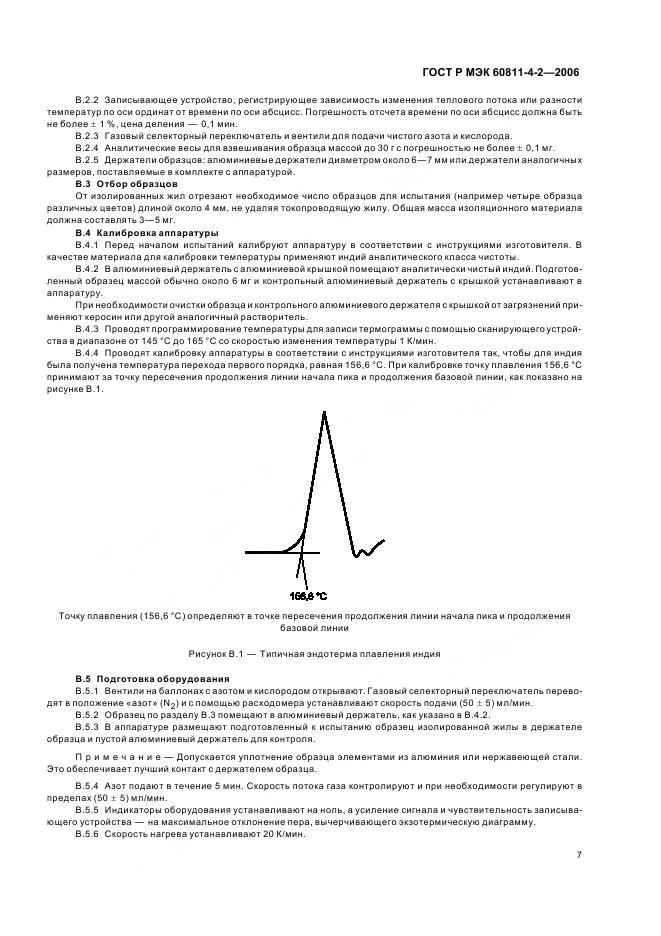

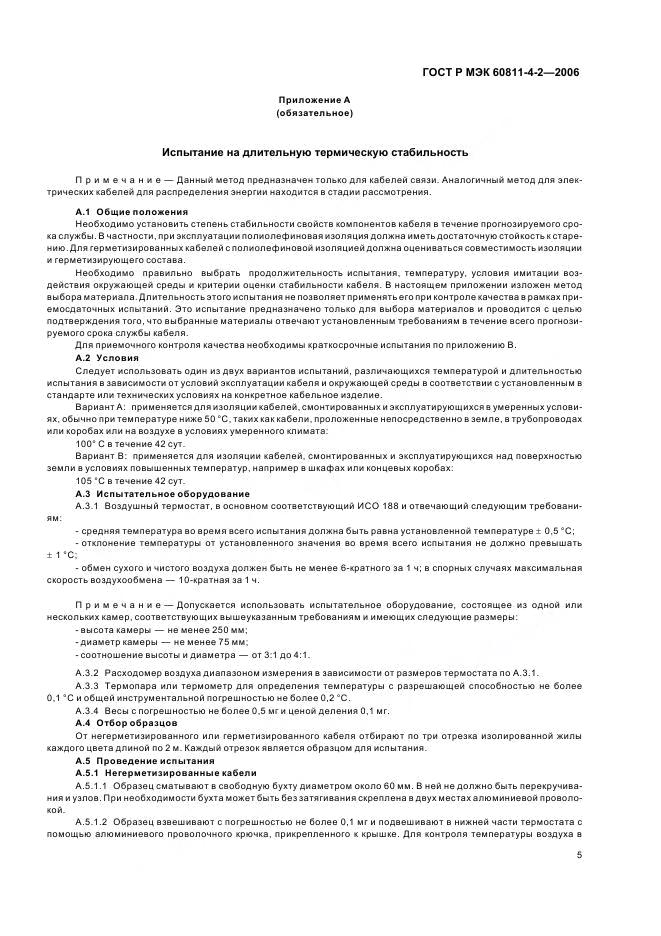

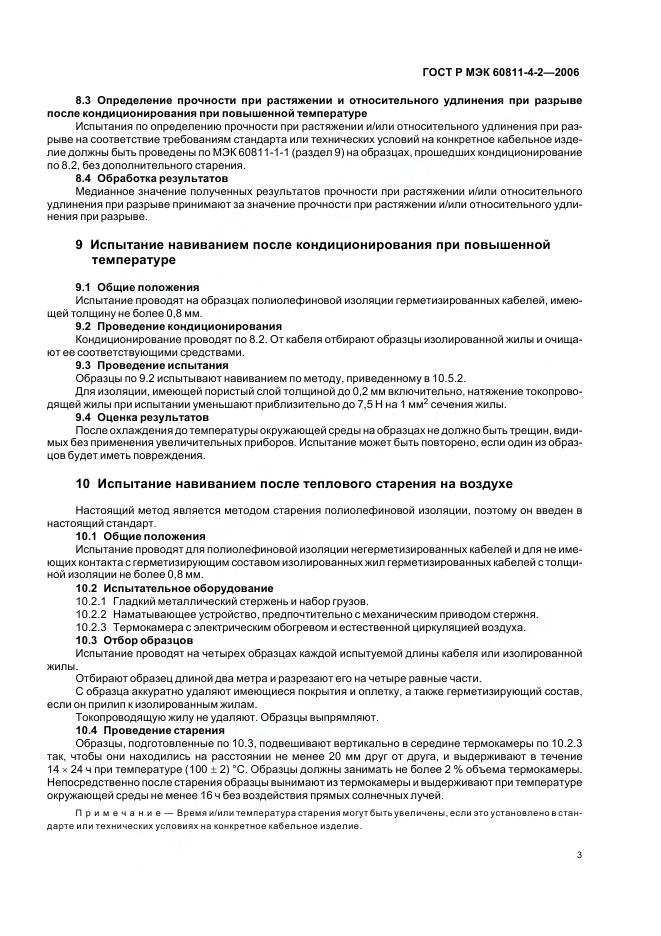

Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-2. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность при растяжении и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Испытание навиванием после кондиционирования при повышенной температуре. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди

Обозначение:ГОСТ Р МЭК 60811-4-2-2006
Название рус.:Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-2. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность при растяжении и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Испытание навиванием после кондиционирования при повышенной температуре. Испытание навиванием после теплового старения на воздухе. Измерение увеличения массы. Испытание на длительную термическую стабильность. Испытание на окислительную деструкцию при каталитическом воздействии меди
Название англ.:Common test methods for insulating and sheathing materials of electric and optical cables. Part 4-2. Methods specific to polyethylene and polypropylene compounds. Tensile strength and elongation at break after conditioning at elevated temperature. Wrapping test after conditioning at elevated temperature. Wrapping test after thermal ageing in air. Measurement of mass increase. Long-term stability test. Test method for copper-catalyzed oxidative degradation
Дата введения в действие:01.01.2007
Код ОКС:29.060.20
Статус:Действует
Дата актуализации:15.01.2008

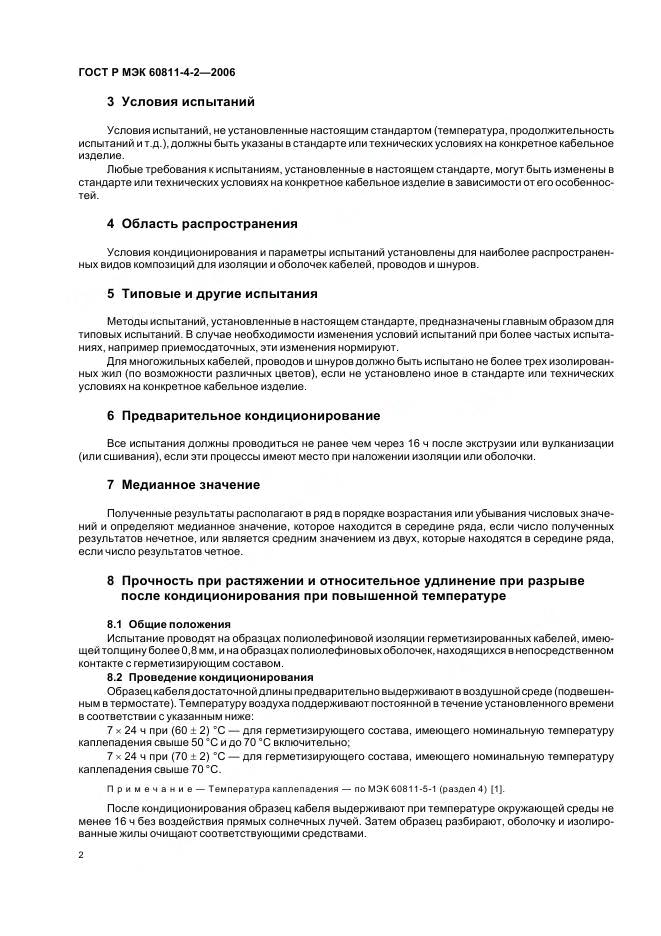

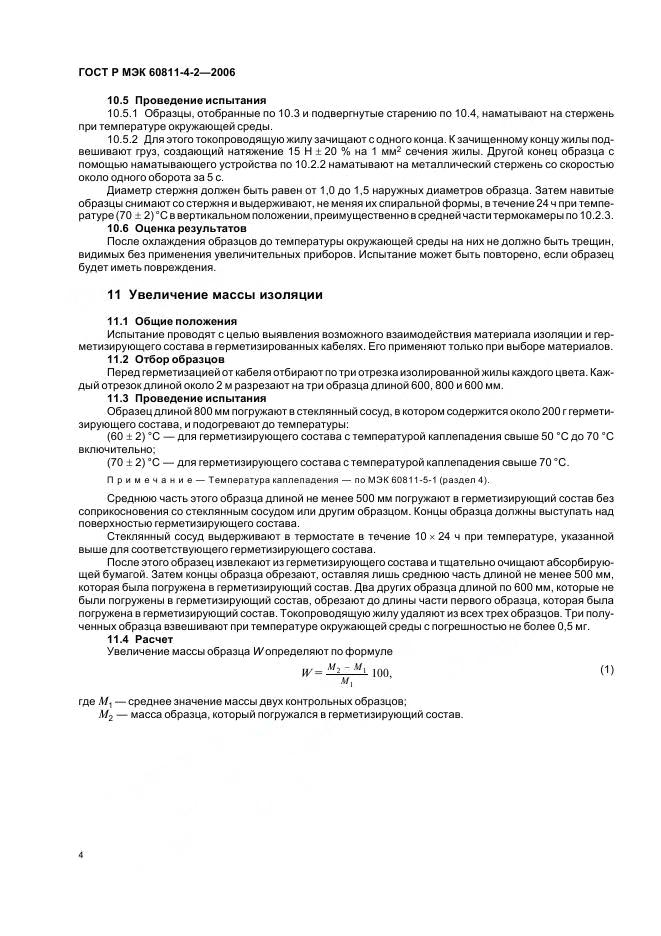

Все права защищены © 1991—2008 Ассоциация «Интернет-Технологии»
Проект создан в рамках реализации Федеральной Целевой Программы В.В. Путина «Электронная Россия», а также в соответствии с Постановлениями Правительства РФ и целого ряда судебных решений.
Выражаем сердечную благодарность нашим Друзьям из МОО ВПП ЮНЕСКО «Информация для всех» и ФЦП «ЭЛЕКТРОННАЯ РОССИЯ», без моддержки которых существование данного проекта было бы невозможным.
Электронные копии государственных стандартов не являются официальными документами и могут свободно распространяться без всяких ограничений.
Размещать информацию с этого сайта на любом другом сайте не только можно, но и нужно! :-)
Сайт создан в системе uCoz
